Серия А2 модель 4, детская игровая — спортивная конструкция

Превосходный подарок детям — надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют веселому, неформальному и интересному общению — отдых для всей семьи. Качелями могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

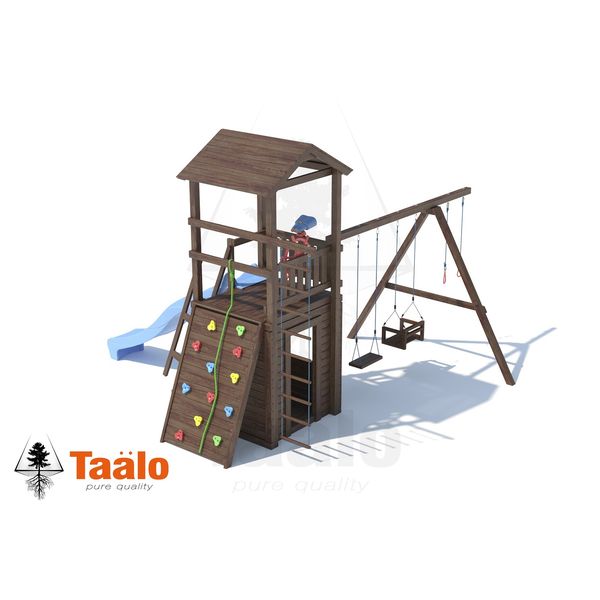

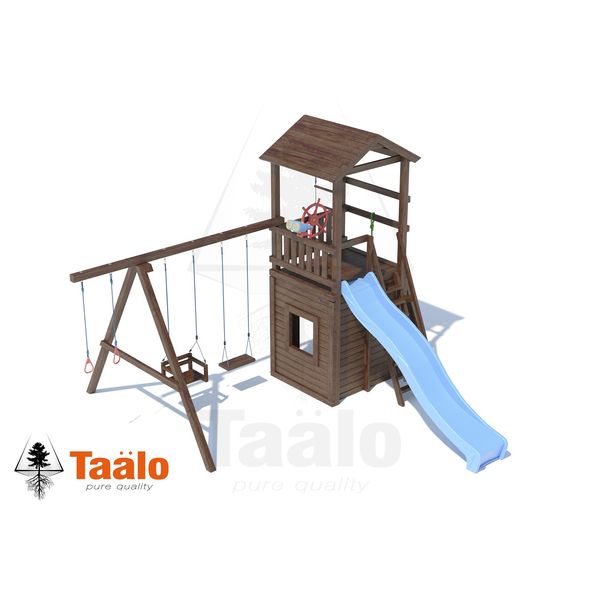

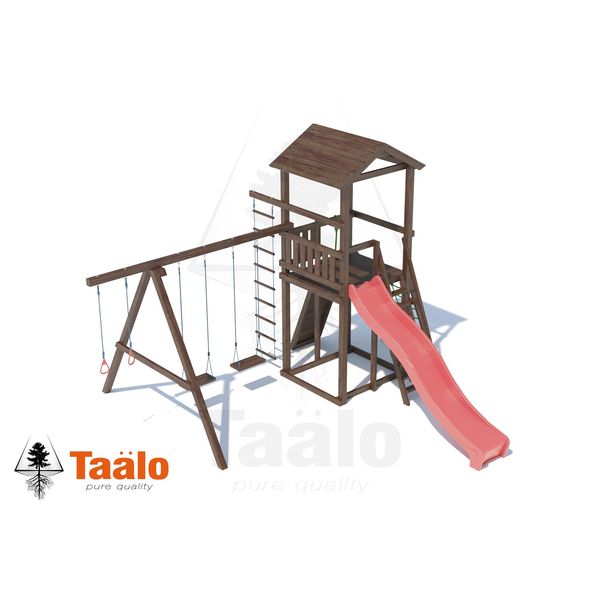

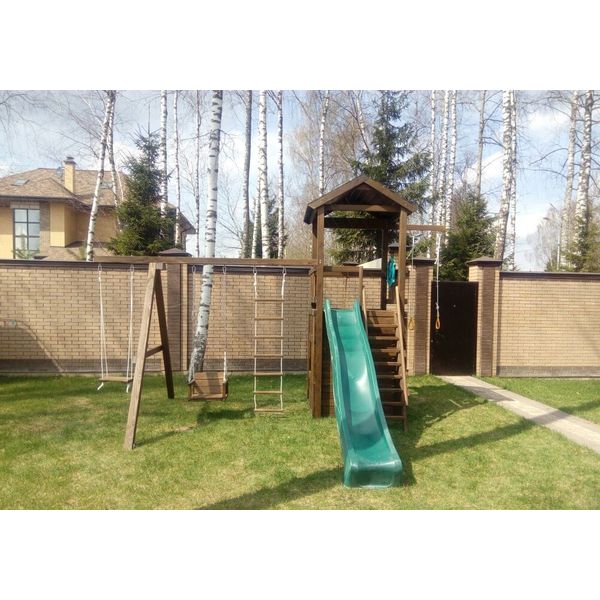

Основа конструкции – деревянная башня прямоугольной формы. На высоте 1,5м. в башню встроена игровая платформа с ограничителями и ограждениями, в нижнюю часть башни встроена игровая платформа и декоративные панели домика, сверху башни двускатная деревянная крыша. К платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами и широкий скалодромом. К каркасным столбам башни прикреплены приставные качели и балка для навесного оборудования, на подвесах закреплены сидения качелей на канатах, гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменитьНа ограждении закреплены пластиковые бинокль и штурвал.

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа — не более 350кг.; качельная балка — не боле 350кг.; скаладром — не более 150кг.; лестница – не более 100кг.; скат пластиковый «волна» — не более 70кг.; сидения качели, веревочная лестница, гимнастические кольца — не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию развивающими элементами: яркие эмоции ребенку добавит доска для рисования мелом, спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо и гимнастический канат

Габариты конструкции. 4850х4750х3360мм. (длина/ширина/высота) S-23м?

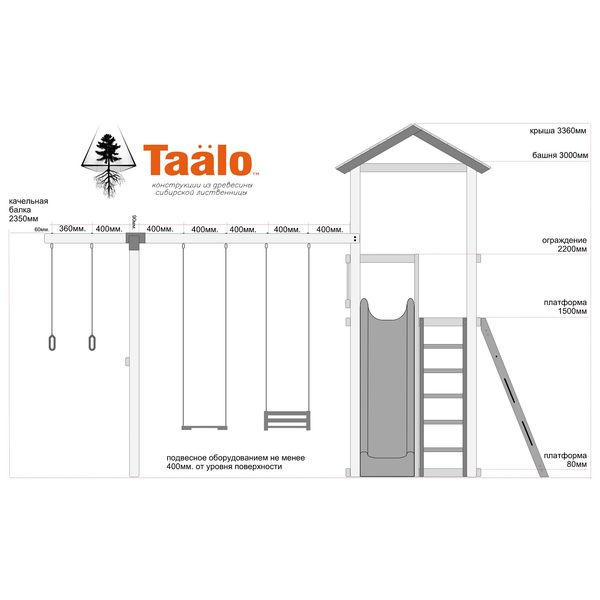

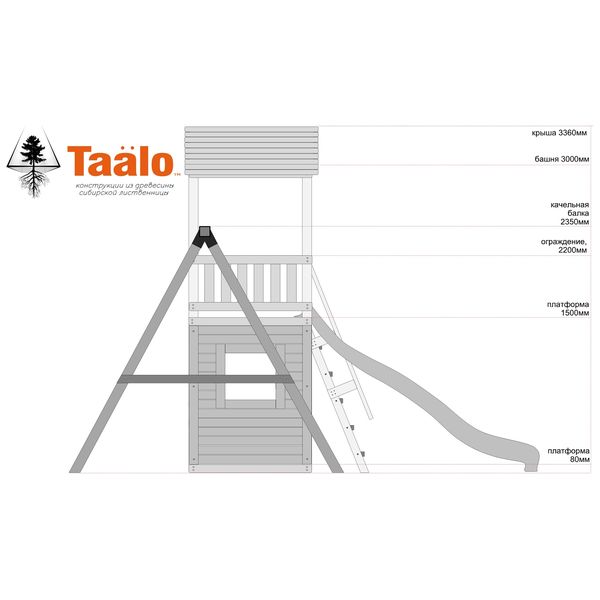

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровой платформы 1500мм. (к платформе крепятся скат, лестница и скалодром), высота ограждений платформы 700мм., качельная балка крепится на высоте 2350мм., балку для навесного оборудования возможно закрепить на высоте 2300-2900мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

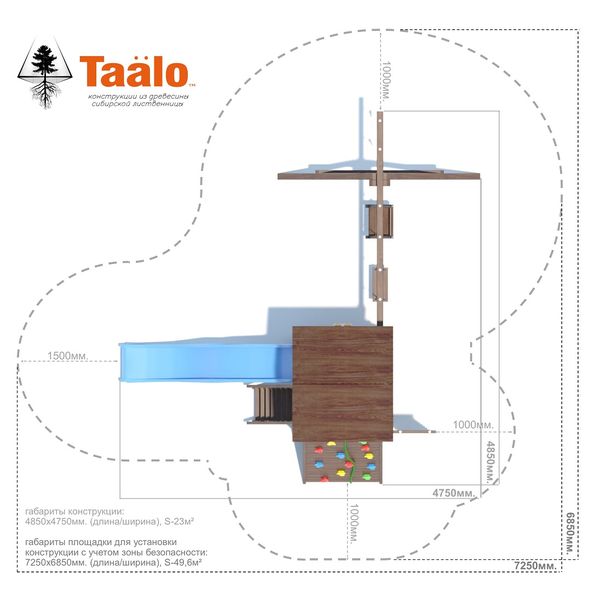

Габариты площадки, требования к установке: площадка 7250х6850мм. (длина/ширина); S-49,6м?.

Типы оснований: естественный грунт средней плотности и выше (Pd?1,2г/см?), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 4850мм., ширина 4750мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

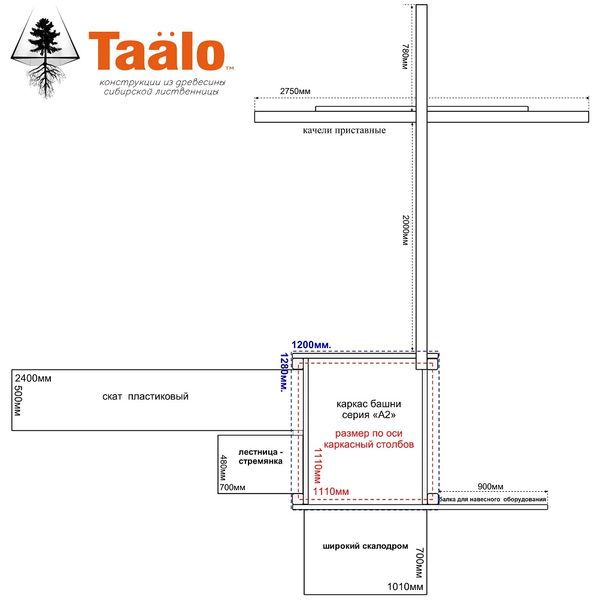

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни. Рекомендуем зафиксировать «А»-образную опору качельной балки и стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона ГОСТ Р 52901-2007. Количество мест 26ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 300мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 456кг.; общий объем 1,9м?; при перевозке сборным грузом для пластикового ската (11кг., 3000х500х400мм., 0,6м?.) необходимо заказывать жесткую обрешётку.

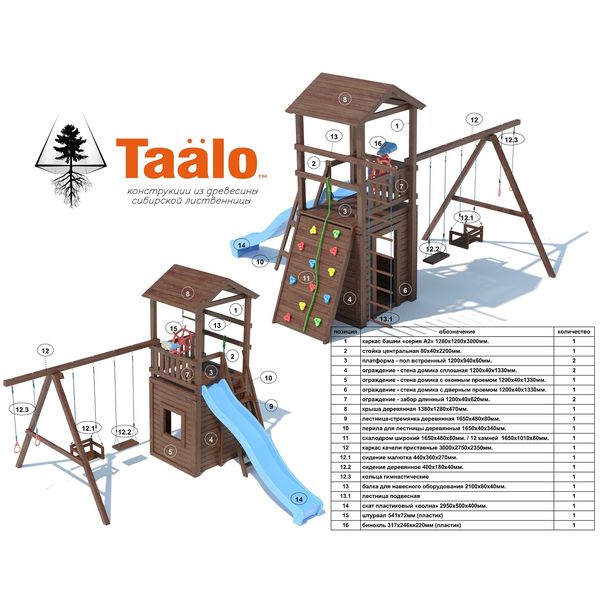

Комплектация и габариты элементов (длина/ширина/высота):

— каркас башни «серия А» 1280х1200х3000мм. — 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

— стойка центральная 80х40х2200мм. — 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

— платформа — пол встроенный 1200х940х60мм. — 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— стена домика сплошная 1200х40х1330мм. — 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— стена домика с оконным проемом 1200х40х1330мм. — 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— стена домика с дверным проемом 1200х40х1330мм. — 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— ограждение — забор длинный 1200х40х620мм. — 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— крыша деревянная 1380х1280х470мм. — 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— лестница-стремянка деревянная 1650х480х80мм. — 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

— перила для лестницы деревянные 1650х270х40мм. — 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

— скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

— скалодром широкий 1650х1010х80мм. — 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

— качели приставные 3000х2750х2350мм. — 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

— сидение для качелей «малютка» (канат) 440х360х270мм. — 1ком. (брус лиственницы сечением 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d10мм.);

— сидение для качелей дерево / пластик (канат) 400х180х40мм. — 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d10мм.);

— кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. — 2шт.; канат полипропилен d10, 1500мм. — 2шт.);

— балка для подвесного оборудования 2100х80х40мм. — 1ком. (брус лиственницы сечением 80х40мм., подвесы и крепеж из оцинкованной стали);

— лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. — 1шт.);

— штурвал 541х72мм — 1ком. (пластик);

— бинокль 317х246хх220мм — 1ком. (пластик).
